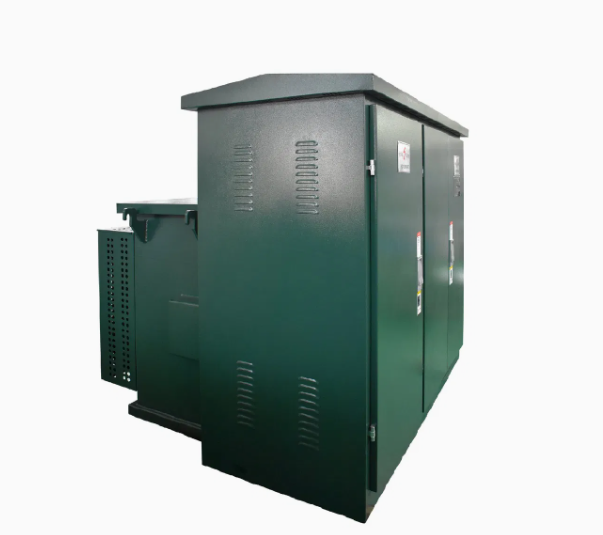

Transformador trifásico montado em almofada
1. Proteção de segurança confiável: Estrutura totalmente selada e isolada garante segurança pessoal sem a necessidade de distância de isolamento.
2. Excelente desempenho do transformador: Oferece baixa perda, baixo ruído, baixa elevação de temperatura, forte capacidade de sobrecarga e resistência superior a curto-circuitos e impactos.
3 . Opções de saída versáteis: Saídas de baixa tensão personalizáveis para atender aos requisitos específicos do projeto.
4. Ideal para distribuição subterrânea: Transformadores trifásicos cheios de óleo projetados para uso em shopping centers, escolas e plantas industriais, com opções flexíveis de instalação (frente viva ou morta, alimentação radial ou loop).
5. Conformidade com as normas da indústria: Em conformidade com as normas ANSI (C57.12.00, C57.12.22, C57.12.28, etc.) para um desempenho fiável e de alta qualidade.
Detalhes do Produto
O transformador trifásico montado em almofada é uma solução durável e eficiente projetada para uma distribuição de energia segura e confiável em vários ambientes comerciais e industriais. Ele é instalado em uma almofada de concreto e é ideal para aplicações que exigem um transformador seguro, de baixa manutenção e eficiente em termos de espaço.
Características do produto
Estrutura Totalmente Selada ou Totalmente Isolada: Não requer distância de isolamento, garantindo uma proteção confiável da segurança pessoal.
Desempenho superior do transformador: Apresenta baixa perda, baixo ruído e baixa elevação de temperatura; tem forte capacidade de sobrecarga, e excelente resistência a curto-circuitos e impactos. Atende a vários requisitos de saída de baixa tensão: As opções podem ser selecionadas de acordo com o plano ou personalizadas, conforme necessário.
Conceção e Aplicação:Transformadores trifásicos cheios de óleo para distribuição subterrânea em centros comerciais, escolas e plantas industriais. Disponível em configurações de alimentação frontal ou frontal morta, radial ou de alimentação em loop.
Conformidade com as normas: Atende aos padrões ANSI (C57.12.00, C57.12.22, C57.12.28, etc.).

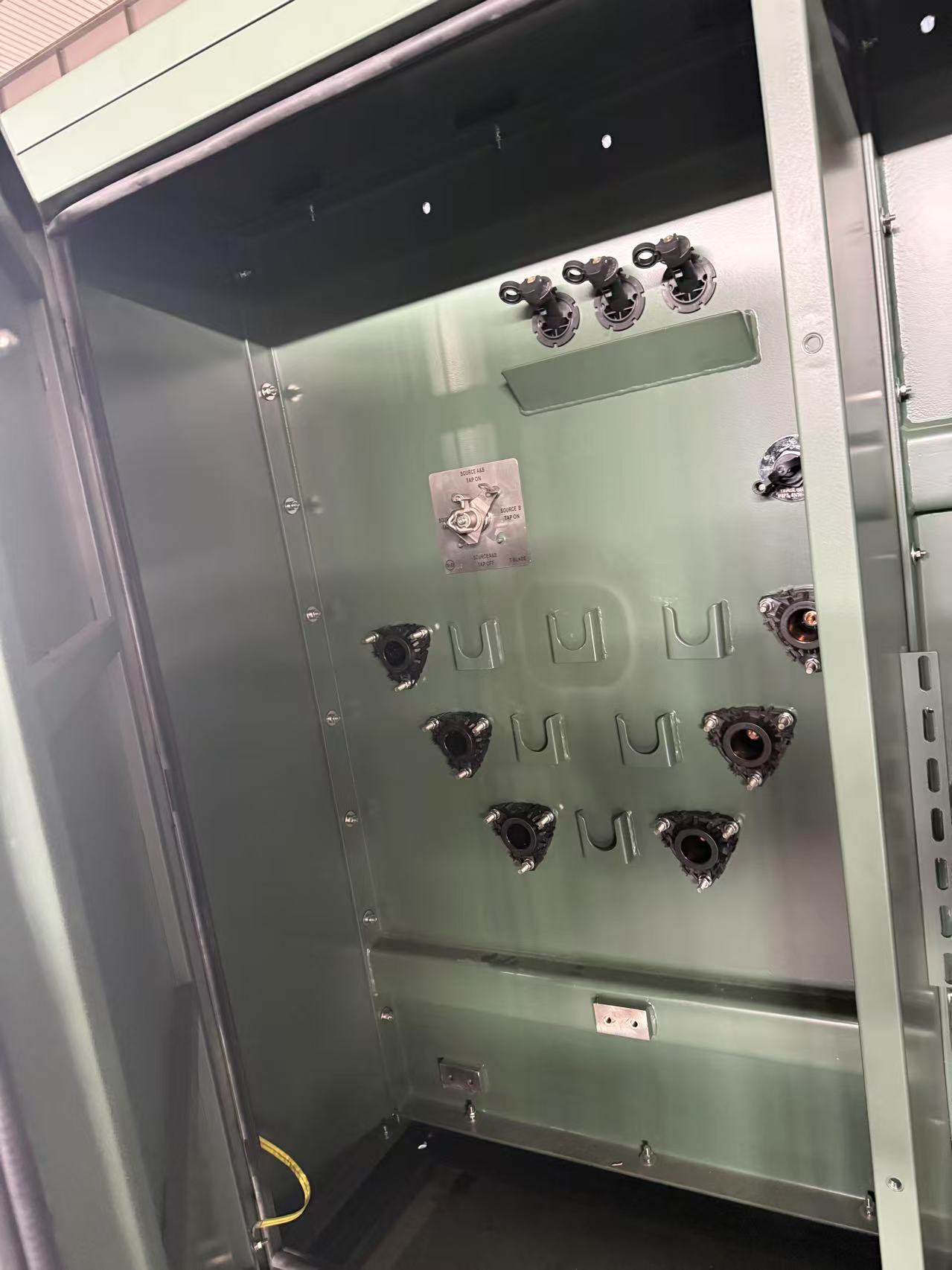

Características padrão: Asas de elevação, compartimentos terminais aparafusados, portas de armário articuladas, barreiras de alta / baixa tensão, pintura resistente à corrosão.
Características opcionais:Comutação primária, proteção contra sobrecorrente/sobretensão, coberturas meteorológicas, barreiras interfásicas, montagem CT/PT.
Capacidade:45-3.750 kVA.
Classificações de tensão:Alta tensão: 4,160-34,500V (Wye/Delta); Baixa tensão: 208Y/120-480Y/277V.
Isolamento:Até 35 kV, 150 kV BIL. Torneiras: Disponível para todas as tensões.
Eficiente, confiável e personalizável para diversas aplicações.
Especificações
Potência nominal (KVA) |
Dimensão (mm) |
Peso (kg) |
|||
Em |
D |
H |
Peso total do óleo |
||
10 |
610 |
740 |
840 |
35 |
226 |
15 |
610 |
740 |
840 |
45 |
294 |
25 |
610 |
740 |
840 |
68 |
362 |
37.5 |
610 |
760 |
840 |
75 |
476 |
50 |
610 |
810 |
840 |
93 |
553 |
75 |
610 |
860 |
840 |
132 |
672 |
100 |
740 |
940 |
910 |
141 |
742 |
167 |
760 |
1190 |
910 |
207 |
952 |
